一、設備名稱及規格數量

設備名稱：常溫針刺擠壓試驗機

設備規格：/

設備型號：RJD-ZJ-RT-5T-1000D

數量：1臺

二、設備概況簡介

2.1特點介紹

電池針刺擠壓試驗機主要用于模擬電池在不同條件下受到針刺貫穿或擠壓變形后的安全可靠性檢測。通過實驗室的針刺擠壓試驗，模擬車載電池包、模組等在受到外力碰撞導致變形或鋼針貫穿后的情況，同時得到試驗數據,為優化產品設計提供實驗數據與依據，以及安全風險性評估與驗證。

2.2設備構成

該針刺擠壓試驗機是由伺服系統（伺服電機）、高低溫系統、擠壓部分、針刺部分、控制系統、安全保護系統、數據采集系統等構成。

2.3 滿足測試標準

GB 38031-2020《電動汽車用動力蓄電池安全要求》

SAE J2464-2009《電動和混合動力電動汽車充電儲能安全和濫用試驗》

滿足以上標準針刺、擠壓試驗。

三、設備外觀尺寸及重量

2.1配置電源：

2.1.1設備電源：AC380V/15KW（以設計為準）

2.1.2設備氣源：0.6 MPa ~0.8MPa

2.2適用規格：

2.2.1 測試空間：W1000mm*D1000mm*H800mm

2.2.2 最大電池重量：300KG

2.3 設備重量：約6T

2.4 設備尺寸：寬*深*高 = W4000mm*D1500mm*H2000mm(以實際設計為準)

2.5 噴涂顏色：RAL7012

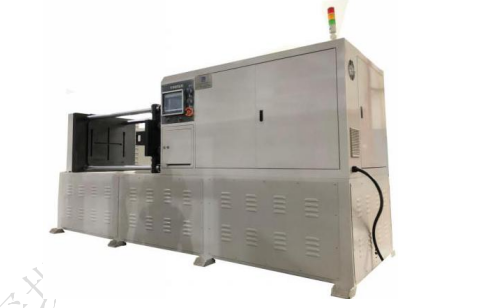

2.6設備示意圖：
